Βαρογράφος

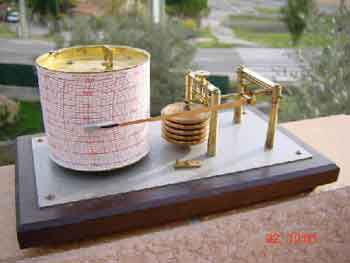

Βαρογράφος εκτός προστατευτικού κλωβού (*)

Ο Βαρογράφος είναι ένα αυτογραφικό βαρόμετρο δια του οποίου η ατμοσφαιρική πίεση καταγράφεται αυτόματα με κατάλληλη διάταξη σε χάρτινη ταινία που μετακινείται σε κύλινδρο με τη βοήθεια ωρολογιακού μηχανισμού.

Γενικά ο συνήθης βαρογράφος αποτελείται από μεταλλικό βαρόμετρο με μία σειρά από επάλληλες κάψες όμοιες με τη κάψα του βαρομέτρου Vidi, που βρίσκονται σε τέτοια διάταξη ώστε οι παραμορφώσεις τους που υφίστανται λόγω της μεταβολής της ατμοσφαιρικής πίεσης να προστίθενται. Οι ελαστικές αυτές παραμορφώσεις μεταδίδονται με κατάλληλο μηχανισμό σε μια βελόνα στην άκρη της οποίας φέρεται γραφίδα. Έτσι όταν οι κάψες παραμορφώνονται το άκρο της γραφίδας μετακινείται ανάλογα κατά το μήκος ενός κυλίνδρου επί του οποίου φέρεται η βαρομετρική χάρτινη ταινία .

Ο δε κύλινδρος περιστρέφεται ισοταχώς με τη βοήθεια ωρολογιακού μηχανισμού εκτελώντας μια πλήρη περιστροφή στη διάρκεια μιας πλήρους εβδομάδας. Η δε βαρομετρική χάρτινη ταινία είναι κατάλληλα υποδιαιρεμένη και επί του άξονα της ως τετμημένες αναγράφονται οι ώρες και οι ημέρες της εβδομάδας, ενώ ως τεταγμένες οι τιμές της βαρομετρικής πίεσης. Από τα παραπάνω καθίσταται φανερό ότι προϊόντος του χρόνου η γραφίδα του βαρογράφου καταγράφει στη χάρτινη ταινία, μια ιδιάζουσα καμπύλη της οποίας η εξέταση δεν παρουσιάζει μόνο την υφιστάμενη πίεση τη στιγμή της παρατήρησης, αλλά και εκείνες των προηγουμένων ωρών και ημερών. Οι συνεχείς αυτές ενδείξεις του βαρογράφου που δεικνύουν τη γενική πορεία της ατμοσφαιρικής πίεσης καθιστούν το όργανο αυτό από τα πολυτιμότερα της Μετεωρολογίας ειδικά στη πρόγνωση του καιρού.

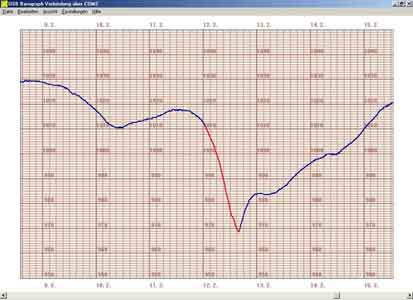

Βαρογράφημα από μεσονύκτιο 8ης Φεβρουαρίου μέχρι μεσονύκτιο 15ης Φεβρουαρίου (*)

* Το γράφημα που καταγράφεται στη βαρομετρική ταινία ονομάζεται βαρογράφημα.
