Διάγραμμα ροής (flow chart) είναι η λεπτομερειακή απεικόνιση μίας σειράς διαδοχικών ενεργειών (πράξεων) με ένα σχηματικό διάγραμμα της ροής (ή αλληλουχίας) των ενεργειών αυτών, χρησιμοποιώντας συγκεκριμένα σύμβολα και σχήματα, καθιερωμένα διεθνώς για αυτή τη χρήση.

Προγραμματισμός

Το διάγραμμα ροής προγράμματος ή αλγόριθμου, δείχνει την διαχρονική δομή του προγράμματος, δηλαδή τα βήματα τα οποία θα ακολουθήσει το πρόγραμμα για να φτάσει στην λύση ενός προβλήματος.

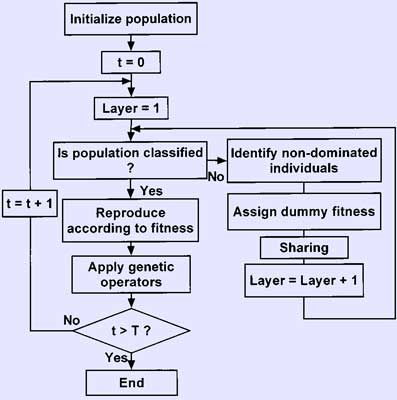

διάγραμμα ροής του αλγόριθμου NSGA (Nondominated sorting genetic algorithm )

Αξία - Εφαρμογή

Η αξία των διαγραμμάτων ροής βρίσκεται στην ευκολία συνολικής αντίληψης της λύσης και παρουσίασής τους.
